主要技術參數
主要技術參數
1, 型號;300型
2, 放卷有效寬幅;Φ300mm
3, 放卷最大直徑;Φ700mm
4, 收卷最大直徑;Φ700mm
5, 檢品最高線速度;0-300m/min
6, 機械最高線速度;0-330m/min
7, 機器總功率;3.5kw
8, 電源電壓;380v 50Hz
9, 機器外型尺寸(長×寬×高) 2700×1100×1650mm
10, 機器重量;約870Kg
(二) 概要:

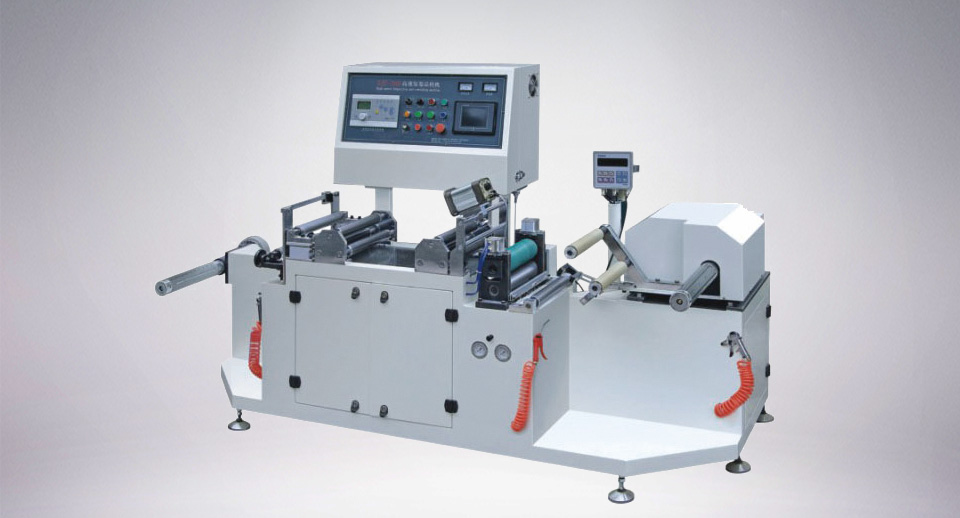

檢品機是專項用于PVC,PET涂膠合掌成型后的卷筒袋狀包裝材料通過檢品機進行復卷宗,可以檢驗其印刷質量,密封性能,及長度規格等指標
1,主機采用變頻電機,由矢量變頻器實現閉環控制,速度準確。
2,放卷基才張力選用2.5Kg磁粉制動器控制精度±0.5Kg全幅面(KORTIS)。
3,放卷恒張力控制,加減速張力慣量補償。
4,放卷軸采用脹子式氣脹軸3英寸Φ74mm糾邊活壓采用直線軸,直線軸承運行。
5,牽引鋼棍直徑及寬幅Φ90mm×320mm,表面鍍硬烙精磨加工,拋鏡面。
6,牽引橡膠壓棍直徑及寬幅Φ90mm×320mm橡膠材料丁基,橡膠棍開螺旋槽。
7,橡膠棍離合采用兩端氣動同時執行汽缸直徑Φ50mm×20mm行程,氣壓任意可調。
8. 牽引橡膠棍由同步帶傳入變頻電機獨立驅動。
9,收卷軸采用板條式氣脹軸規格3英寸Φ74mm。
10,收卷糾邊活板座采用直線導軌,基才對準選用鈦瑪科伺服電機驅動,光電跟蹤糾偏機對邊精度±0.1mm最高線速度25mm/s推動范圍±70mm(美國鈦瑪科或臺灣東電研)。
11,收卷采用獨立電機與磁粉組合控制收卷張力,磁粉發熱小,可以實現穩定的小張力控制。
12,收卷錐度張力(半徑~張力曲線、速度~張力曲線)。
13,收卷長度或直徑到達自動停機,放卷最小卷徑自動停機。
14,整機中間過度導棍,導棍材料鋁合金質,導棍表面硬陽極處理(稱茶色導棍)導棍動,靜平衡±0.4g。
主要配置
PLC (H2U-1616MT) 1只 匯川
PLC (H2U-4DA) 1只 匯川
觸摸屏 (7.0寸,65535色) 1只 MCGS
主機變頻 (MD320NS1.5GB) 1只 匯川
收卷變頻 (MD280NS0.7GB) 1只 匯川
PG卡 (MD32PG) 1只 匯川
糾偏系統 (伺服系統超聲波跟蹤) 1只 TECHMACH 美國
放料磁粉 (TJ-POC-2.5KG) 1只 臺灣臺機
收料磁粉 (TJ-POC-2.5KG) 1只 臺灣臺機
主變頻電機 (TFEF-1.5KW-4P ) 1只 臺灣富田
編碼器(HES1024-2MHT24V) 日本內密控
收料電機(AEEF-1.5KW-4P) 1只 臺灣富田
